錘式破碎機主要由機殼、轉子、承擊鐵和篦條等部件組成。機殼分上下兩部分，由鋼板切割后焊接而成，其余各部分用螺栓連接成一體。機殼內部鑲有高錳鋼襯板，磨損后方便更換；其主軸上安裝有數組規則分布的錘子，與轉盤及穿錘軸組成轉子。主機通過電機、三角皮帶帶動主軸，從而使轉子旋轉，錘頭受到旋轉時所產生的離心力向四周伸開，大塊物料從進料口進入破碎腔之后，便被高速運動的錘子擊碎。破碎合格的物料則由下部有縫隙的蓖條排出，不合格的則留在破碎腔內，被錘子和承擊鐵塊反復作用，直至能夠合格排出。

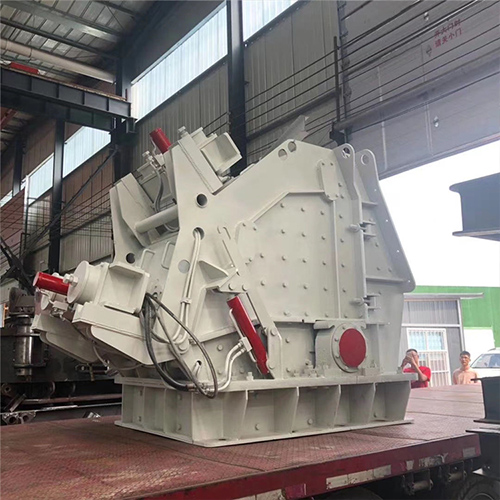

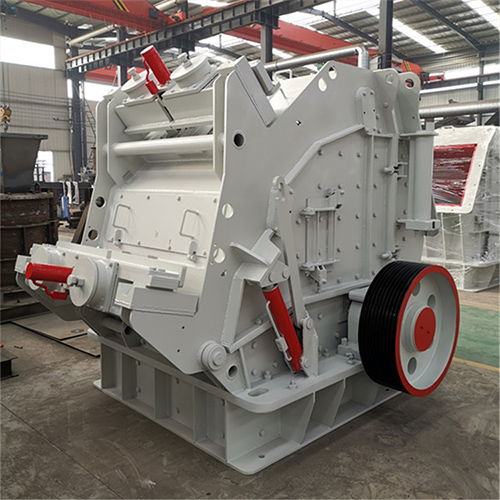

歐版反擊式破碎機是一種利用沖擊能來破碎物料的破碎機械。當物料進入板錘作用區時，受到板錘的高速沖擊而破碎，并被拋向安裝在轉子上方的反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎。此過程重復進行，直到物料被破碎至所需粒度，由機器下部排出為止。調整反擊架與轉子架之間的間隙可達到改變物料粒度和物料形狀的目的。本機在反擊板后采用彈簧保險裝置，當非破碎物進入破碎腔后，前后反擊架后退，非破碎物從機內排出。
歐版反擊式破碎機(歐版反擊破)主要用于冶金、礦山、水泥、化工、耐火材料及陶瓷等工業部門，在高速公路建設、水利工程、建筑碎石、機制砂加工等領域廣泛應用，非常適合破碎各種軟、中硬礦石進行粗碎、中碎、細碎作業。歐版系列反擊式破碎機是吸收當前國際上反擊破的新技術，賦予其具有國際優良水平的品質的新一代產品。
|
型號
|
PC4008-75
|
PC4012-90
|
PC4015-132
|
|
轉子直徑 /mm
|
750
|
900
|
1150
|
|
轉子長度/ mm
|
800
|
1200
|
1500
|
|
轉子轉速 r/min
|
800-1000
|
800-1000
|
800-1000
|
|
最大給料粒度/mm
|
<100
|
<100
|
<100
|
|
出料粒度/mm
|
0-3
|
0-3
|
0-3
|
|
處理能力 t/h
|
35-50
|
50-70
|
70-100
|
|
電動機功率/Kw
|
55-75
|
75-90
|
110-132
|
|
錘頭數量 /個
|
10
|
16
|
24
|
|
外型尺寸L*W*H/mm
|
1800*1650*1800
|
2200*2100*2200
|
2860*2500*2500
|
